将三线锁边机电机转速调低的改造方法

电灯

家里有上海飞人的三线锁边机，一直嫌速度太快不好控制，在网上看了姐妹的帖子后，自己也diy了一翻，现在速度只有低速、中速，用起来很顺手哈。
改造原理：所有脚踏控制的电机原理都一样的，里面有四片带触点的铜片，脚踩的轻，有2个铜片接入电路，设电阻为2R，脚重点，三个铜片接入电路，因为铜片2、3并联并联后和1串联，所以电阻变为1.5R，脚再重点，四个铜片接入电路，铜片2、3、4并联后和1串联，电阻变成1.33R。电阻越小，电流越大，所以电机转速就快，驱动锁边机（缝纫机）转动也快。
这就是脚踏控制转速的基本原理。
如何改造呢，很简单，将脚踏上下踏板拆开，不用下螺丝哈（第一次不晓得，把背面的螺丝都下了，才发现根本不需要下螺丝，因为上面的踏板是靠下面踏板一个凸出的地方扣住的，错开位置，用螺丝刀撬一下就能开了），里面很简单，就几个带触点的铜片和一个电阻，还有一个弹簧，还有陶瓷绝缘片，不用管这些，只要找到带触点的铜片就行了，把最下面的铜片连触点用缠电源线的绝缘胶带粘住就成了（为保险，可以粘2层，家里装修必备的东东，装饰城有卖的），这样脚踩到底，下面的铜片也不会接入电路，所以高速就没了，只有低速和中速了。用熟练了，可以把绝缘胶带拿掉，又可以恢复高速了哈。

甘松

沙发,要是有图片就更好了.

电灯

一定记得改造的时候，把电源插头拔掉哦

电灯

原帖由 甘松 于 2008-6-3 11:44 发表


登录/注册后可看大图

沙发,要是有图片就更好了.

呵呵，七少真快，吃了个饭，就回帖了

电灯

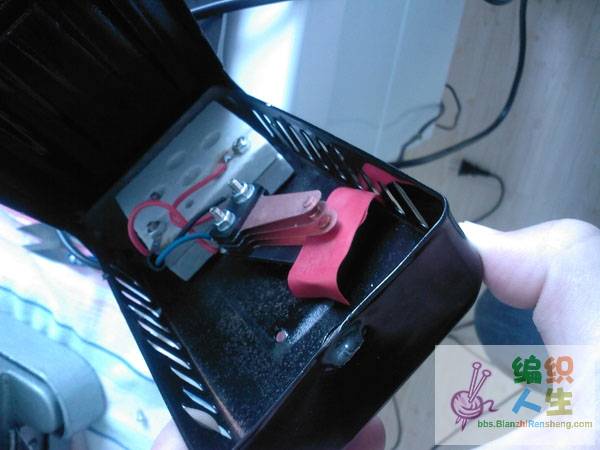

红色的就是绝缘胶带哈，家里装修剩的，我把螺丝下了，所以铜片有点歪，姐妹们改造的时候别下螺丝哦

电灯

电动缝纫机也可以这样改造哈，嫌速度快的姐妹们，抓紧动手吧，其乐无穷哈

东施手工

谢谢楼主的小技巧，收下了，送威望值一分！特别适合于初学者噢！

爱笑的眼睛

我也试试 : :

小荧火天使

抓紧动手吧，其乐无穷哈

129492

我的和你的不一样怎么办呢？
