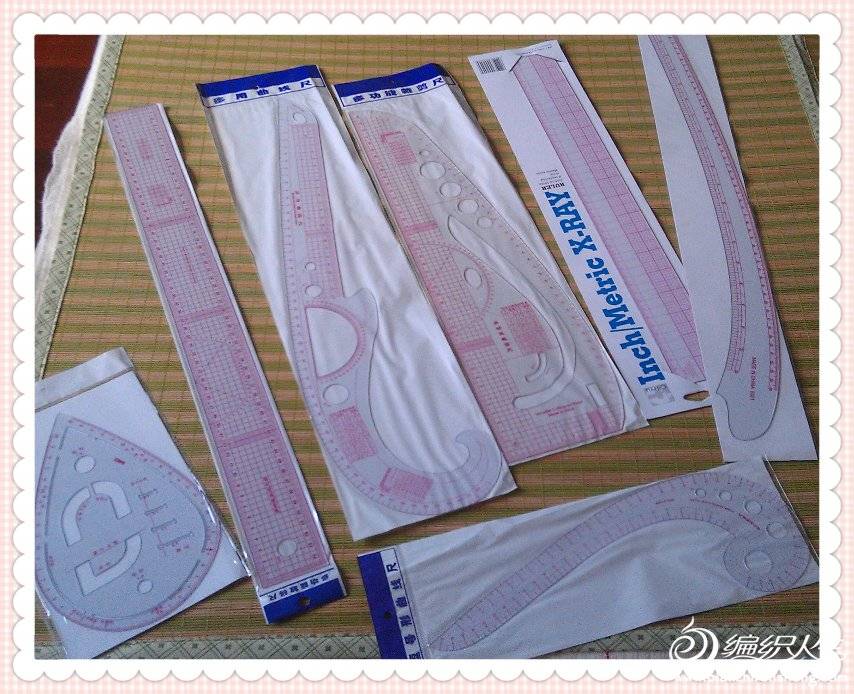

多功能曲线尺使用说明 老是听人说买了多功能曲线尺不知道怎么用，所以小雨就按着本人使用的习惯写了这个使用说明了。 1.先用直尺按尺寸先画好结构线，然后开始画领口，把曲线尺靠到两条垂直的线之间，找出一个最适合的弧度，用同样的方法我们可以用曲线尺画袖窟隆：如图
注意画的时候直线的地方不用曲线的。主要是画一些曲线时才用曲线尺，用曲线尺的时候要先把结构线先画好。
2．很多人觉得做裤子时，曲线尺没有什么作用。其实做裤子时也挺有用的。比如我们画裤档的曲线，先把结构线画好。然后把曲线尺放上去，找一段最适合的曲线，你看，做裤子是不是也很方便呀？还有我们在画裤子后片时，通常是把已经裁好的裤子前片用1CM曲线推档，这个很方便的把后片的画出来。除了曲线推档，还有直线也可以推档。（这个对做手工也同样适合）
3．对于我们这些初学者翻驳领几乎是太复杂了。根据画图纸步骤，搞得自己一塌糊涂，但借用多功能曲线尺，我们只要确定我们要做的衣服的领座宽度和翻领的宽度，再对照曲线尺上的配领松量表，就马上可以确定这个角度了。根据这个角度，我们可以省下许多计算的时候。
还有其它的功能，等我知道了之后再来补充吧。
量角器：专业量角器，它的特殊在于“0”度起点均在量角器平衡线的两面三刀端上。只要在被量物的直线上定出中心点，移动尺体，使所需度数定在直线上，即可绘制，并可双向测/绘，同时有两条45度定位线。改变了原始性带来专业的实用性。 15比X度数对照表：本表是服装结构制图中常用数据转换作用。如肩斜处理以15：6为例，必须以两数来操纵小肩的斜度。本表是取代了上述的技术数据。操纵时，只在表中找到6数字，即可用量角器来直接绘制小肩的斜度，一步到位。在省道处理等有关斜度都能起到快捷而精确作用。本表和量角器同时配置在尺体上，即见即用。 配领松量表：是配领倒覆量的技术参数，也是原始配领中用h+h。和2（h-h）的方法用现从三角函数的转换取代，操作直观，本表和量角器同时配置在尺体上。 测绘中心孔：在各量具的起点数均有一小孔，该孔为制弧、测弧，等量省道转移的操纵区域中心孔。 曲线：是服装结构制图中不可缺少的工具，本曲线功能（包比例曲线），在目前专用和非专用曲线工具上，加以调配、组合、经服装曲线系数及几何处理的专业曲线系，在服装各曲线绘制环节和曲线等量转移等功能起到了一定的发挥作用。 |
