用Excel绘制简单的棒针图解

landingdang · 发表于 2021-7-22 12:42:21

本帖最后由 landingdang 于 2021-7-23 10:58 编辑

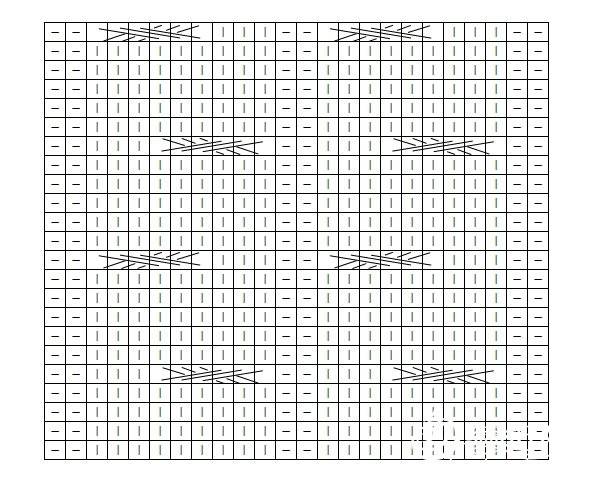

用Excel可以绘制简单的棒针图解，首先安装knitpurlcbl.ttf字体文件（论坛可下载），根据图解所需行数和针数选中相应行或列，设置列宽为2，行高为15，基本上就是正方形的，常用的按键就是g-下针，h-上针，j-加针，s-右上2并1，d-左上2并1，a-右上3并1，f-左上3并1，v-中上3并1（选中Knitting Symbols by CET字体后要在英文状态下输入），若需标注针数或行数只需切换字体即可。绘制完成后给有图解的单元格加上边框，在视图选项下取消网格线，其他位置就是白色的，然后另存为pdf格式，或者复制粘贴到画图软件中保存为jpeg格式，直接截图也可以，注意excel原文件要保存好，下次再画其它图解时可以直接复制修改。若是用到麻花等特殊符号可用直线工具绘制，注意旋转角度，全选组合后放到相应单元格，图解中有多个特殊符号时要注意对齐。附上一些常用的特殊符号，希望大家能用到。
